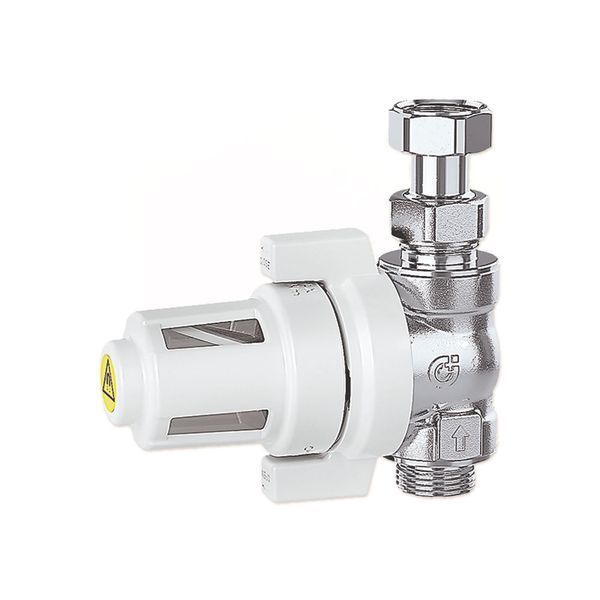

Магнітний фільтр уловлювач бруду Caleffi XS розроблено для встановлення під котлом, він механічно відокремлює домішки в системах опалення та кондиціонування повітря за допомогою сітчастого фільтру, неодимового магніту і колекторній камері для відсіювання важких частинок. Камера має прозорі вікна, що дозволяє візуально контролювати необхідність очищення.

Завдяки естетичному білому кольору та хромованим елементам фільтр органічно вписується в побутовий контекст. Компактні розміри роблять його придатним до всіх типів опалювальних котлів, встановлених як в нових системах, так і в системах, що пройшли реконструкцію.

Принцип роботи

• Механічна фільтрація сталевої сітки, яка утримує шлам
• Магнітне поле для сепарації залізовмісних частинок
• Об'ємна камера для осадження шламу

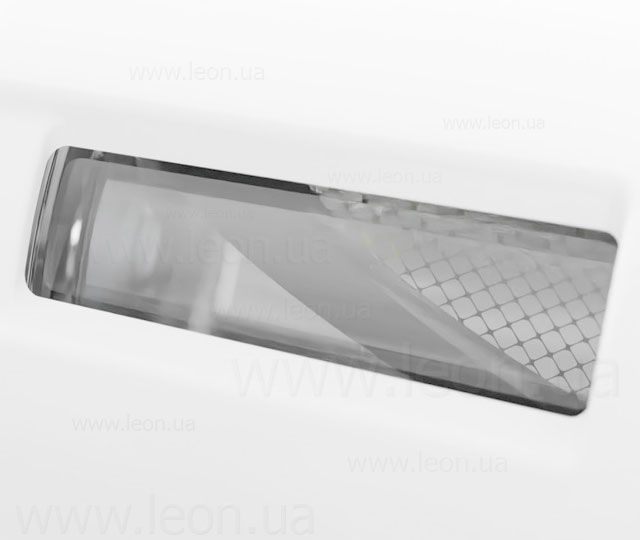

Завдяки особливому профілю дефлектора, частинки шламу присутні в воді направляються і осідають в відстійній камері. Магніт, встановлений фронтально по відношенню до напрямку потоку, ефективно відокремлює залізовмісні частки шламу. Фільтруюча сітка на 800 μм, відсікає залишився шлам. Камера забезпечена прозорими віконцями, за допомогою яких можна в будь-який момент переконатися в необхідності очищення.

Матеріали

• корпус: латунь EN 12165 CW617N, хромована
• патрубок: латуньEN 12165 CW617N, хромована
• прокладки: EPDM
• корпус тримача фільтру: PA 12
• заглушка тримача магніту: PA6G30
• сітчастий фільтр: нержавіюча сталь EN 10088-2 (AISI 304)
• шар: латунь EN 12165 CW617N, хромована
• ручка шарового крану: PA66G30

Робочі характеристики

• Робоче середовище: вода з максимальним вмістом гликолю 30 %
• Максимальний робочий тиск: 3 bar
• Діапазон робочої температури: 0–90 °C
• Механічна фільтрація: 800 μm
• Магнітна індукція магніту: 0,475 T

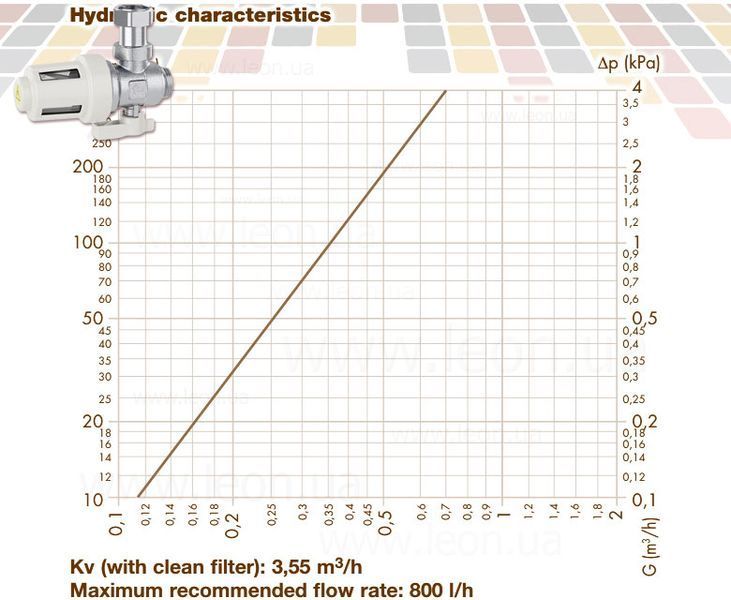

• Kv: 3,55 m³/h

Під'єднання

• до котла: 3/4” M (ISO 228-1)
• зворотня магістраль системи: 3/4” M (ISO 228-1)
• муфта з подвійною рухомою гайкою: 3/4” F (ISO 228-1) - 3/4” F (ISO 228-1)
